TS-2000 리피터 설정방법
글쓴이 : DS2TNY 날짜 : 2012-01-04 (수) 21:00 조회 : 1788

ㅇ 남한산성 중계기 설정방법 (RX 145.400, TX 144.800)

메인 다이얼을 돌려서 주파수를 145.400MHz에 맞춘다

톤설정 : 좌측 숫자키 4를 누르면 화면에 T 표시 나타남

SHIFT - 설정 : 숫자키 0번을 눌러서 화면창에 "-" 나올때까지 누룸

OFFSET 600으로 설정 : 숫자키 옆에 FUNC 누르고 숫자키 0번 눌룸 600kHz에 맞추고

FUNC키 한번 누르면 옵셑창 닫힘

화면에 145.400, - , T 이렇게 세가지 나타나면

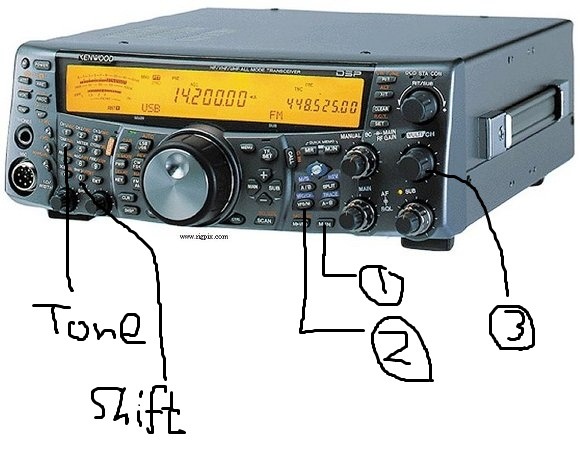

위에 그림에서 ① M.IN 한번 누르면 화면에

M.CH

01 이런 화면이 나오면 ③ 다이을 돌려서 01방에 맞춤

①M.IN키 누름

이렇게 하시면 채널 1번방에 145.400에 톤과 시프트 -600이 설정된게 저장됨

같은 방법으로 화면에 주파수를 145.420으로 바꾸고 T, - 표시가 나오게 설정한다음

M.IN키 한번 누르고 멀티채널 그림에서 3번 돌려서 채널을 02로 맞추고

M.IN키를 한번 더 눌러주시면 채널 02번방에 남한산성 중계기 145.200 설정이 됩니다

채널 3번방에는 위에 방법대로 하셔서 145.200에 톤 넣고 시프트 + 로 설정해서 원주 백운산 중계기 설정해서

저장을 해주세요 (RX 145.200, TX 145.800)

ㅇ 저장한 메모리 채널 사용법

현재 1번방에 남한산성 중계기 145.400

2번방에 남한산성 중계기 145.420

3번방에 원주백운산 중계기 145.200

그림에서 2번(VFO/M)키 누르세요

멀티채널(그림에서 3번) 돌리시면 채널 1번에 145.400

채널 2번에 145.420

채널 3번에 145.200

이렇게 설정된게 보입니다..

원하시는 채널에서 교신하시면 됩니다.

다시 평상시 화면으로 돌아가실려면 그림에서 2번 버튼 한번 누르시면 빠져나옵니다..
