폐컴퓨터 전원을 12볼트 파워서플라이로 개조하기
글쓴이 : DS5CKP  (211.♡.138.212) 날짜 : 2006-02-21 (화) 23:36 조회 : 13921
네이버 <scRIPT language='Javascript'> document.domain = 'naver.com'; </scRIPT> <script language="Javascript" src=/js/postDisplay-1.5.2.10.js></script> <script language="javascript"> setSkinCss(); </script> <script language="javascript"> var arrChkopen = "1"; function sublayer(ch,no,logNo){ var Cfrm = document.all.CommentFrm; if (ch=="1") { try{ var Fc = document.all.Com; var FcText = Fc.innerHTML; }catch(e){} try{ var Fc2 = document.all.Rew; var FcText2 = Fc2.innerHTML; }catch(e){} if (Cfrm.style.display == "none" || arrChkopen != ch) { Cfrm.src = "/post/comment/postCommentList.jsp?blogId=cekorea&fno=" + no +"&logNo=" + logNo; Cfrm.style.display = ""; try{ FcText = FcText.replace("",""); FcText = FcText.replace("",""); Fc.innerHTML = FcText; }catch(e){} try{ FcText2 = FcText2.replace("",""); FcText2 = FcText2.replace("",""); Fc2.innerHTML = FcText2; }catch(e){} } else { Cfrm.style.display = "none"; try{ FcText = FcText.replace("",""); FcText = FcText.replace("",""); Fc.innerHTML = FcText; }catch(e){} try{ FcText2 = FcText2.replace("",""); FcText2 = FcText2.replace("",""); Fc2.innerHTML = FcText2; }catch(e){} } } else if (ch=="2") { try{ var Fc = document.all.Com; var FcText = Fc.innerHTML; }catch(e){} try{ var Fc2 = document.all.Rew; var FcText2 = Fc2.innerHTML; }catch(e){} if (Cfrm.style.display == "none" || arrChkopen != ch) { Cfrm.src = "/post/relay/postRelayList.jsp?blogId=cekorea&fno=" + no +"&logNo=" + logNo; Cfrm.style.display = ""; try{ FcText2 = FcText2.replace("",""); FcText2 = FcText2.replace("",""); Fc2.innerHTML = FcText2; }catch(e){} try{ FcText = FcText.replace("",""); FcText = FcText.replace("",""); Fc.innerHTML = FcText; }catch(e){} } else { Cfrm.style.display = "none"; try{ FcText = FcText.replace("",""); FcText = FcText.replace("",""); Fc.innerHTML = FcText; }catch(e){} try{ FcText2 = FcText2.replace("",""); FcText2 = FcText2.replace("",""); Fc2.innerHTML = FcText2; }catch(e){} } } arrChkopen = ch; } function funcViewScrapHistory(logNo, scrapTotCnt){ var scrapWin = open("scrap/scrapHistory.jsp?blogId=cekorea&logNo=" + logNo + "&scrapTotCnt=" + scrapTotCnt, "scrapWin", "width=360, height=450"); } function PostDelete(logNo){ if(confirm('포스트를 삭제하시겠습니까?')){ location.href = "http://blog.naver.com/post/postDeleteok.jsp?blogId=cekorea&logNo=" + logNo; } } function PostUpdate(logNo){ location.href = "postModify.jsp?blogId=cekorea&logNo=" + logNo; } function scrap(num) { if('9801776' == '9801776') { alert("자신의 글은 담을 수 없습니다."); return; } var frm = document.scrapFrm; if (frm.source_title.value.split(" ").join("")=="") { alert("출처가 누락되었습니다. 다시 시도해주세요."); return false; } if (frm.title.value.split(" ").join("")=="") { alert("제목이 누락되었습니다. 다시 시도해주세요."); return false; } /* if (frm.source_contents.value.split(" ").join("")=="") { alert("내용이 누락되었습니다. 다시 시도해주세요."); return false; } */ window.open("","scrapPop","width=400,height=400"); frm.target = "scrapPop"; frm.submit(); } function openbook(num) { var frm = document.scrapFrmCafe; if(frm.isMovie.value == "1") { alert("동영상이 업로드된 포스트의 카페에 담기, 오픈사전 등록은 추후 서비스될 예정 입니다."); return; } window.open("/export/opendic/sendData.jsp?blogId=" + frm.blogId.value + "&logNo=" + frm.logNo.value,"openbook","width=100,height=100"); } function scrap_cafe(num) { var frm = document.scrapFrmCafe; if(frm.isMovie.value == "1") { alert("동영상이 업로드된 포스트의 카페에 담기, 오픈사전 등록은 추후 서비스될 예정 입니다."); return; } if (frm.source_title.value.split(" ").join("")=="") { alert("출처가 누락되었습니다. 다시 시도해주세요."); return false; } if (frm.title.value.split(" ").join("")=="") { alert("제목이 누락되었습니다. 다시 시도해주세요."); return false; } /* if (frm.source_contents.value.split(" ").join("")=="") { alert("내용이 누락되었습니다. 다시 시도해주세요."); return false; } */ window.open("","scrapPopCafe","width=400,height=410"); frm.target = "scrapPopCafe"; frm.submit(); } function needlogon(){ alert("로그인이 필요합니다."); } function noadmin(){ alert("관리자는 엮인글을 쓸 수 없습니다."); } function resizeImage(num) { var width = eval('document.all.userImg'+num+'.width'); if( width > 550 ) { eval('document.all.userImg'+num+'.width = 550'); } } function popview(url){ window.open("/main/imageZoom.jsp?url=" + url,"mainview","scrollbars=yes,width=100,height=100"); } function viewVod(url) { if (url) { window.open( url, 'VOD', 'toolbar=no,location=no,directories=no,status=no,menubar=no,resizable=no,scrollbars=no,width=610,height=507,top=30,left=230'); } } function klink(str) { var link_location; if (navigator.appName == 'Netscape') link_location = "http://krdic.naver.com/search.naver?where=krdic&mode=srch_all&query="+str; else link_location = "http://krdic.naver.com/search.naver?where=krdic&mode=srch_all&query="+escape(str); window.open(link_location,"_blank"); } function flink(str) { var link_location; if (navigator.appName == 'Netscape') link_location = "http://endic.naver.com/search.naver?where=endic&mode=srch_ke&query="+str; else link_location = "http://endic.naver.com/search.naver?where=endic&mode=srch_ke&query="+escape(str); window.open(link_location,"_blank"); } function qlink(str) { var link_location; if (navigator.appName == 'Netscape') link_location = "http://jpdic.naver.com/search.naver?where=jpdic&mode=srch_ke&query="+str; else link_location = "http://jpdic.naver.com/search.naver?where=jpdic&mode=srch_ke&query="+escape(str); window.open(link_location,"_blank"); } // 메모로그로 이동 신청을 할때 호출되며 목록보기를 reloading해줌. function reloadtoplist() { try { var cpage2 = document.forms["listTopForm"].cpage2.value; var cpage = document.forms["listTopForm"].cpage.value; document.all.postTop.src = "postListTop.jsp?blogId=cekorea&categoryNo=3&viewdate=&cpage2="+cpage2+"&cpage="+cpage; }catch(e){} } var firstListOpen = false; function openlist() { var ch = document.all["toplist"].style.display; if (ch=='none') { // 열기 if(!firstListOpen){ firstListOpen = true; document.all.postTop.src = "postListTop.jsp?blogId=cekorea&logNo=22066582&cpage=1&cpage2=1&categoryNo=0&viewdate="; } document.all["toplist"].style.display=''; document.all["toplistmenu"].style.display=''; document.all["toplistmenudown"].style.display='none'; document.all["toplistmenuup"].style.display=''; document.all["topbgline1"].style.backgroundColor='#C7C7C7'; //document.all["topbgline2"].style.backgroundColor='#EAEAEA'; } else { // 닫기 document.all["toplist"].style.display='none'; document.all["toplistmenu"].style.display='none'; document.all["toplistmenudown"].style.display=''; document.all["toplistmenuup"].style.display='none'; document.all["topbgline1"].style.backgroundColor='#FFFFFF'; //document.all["topbgline2"].style.backgroundColor='#FFFFFF'; } } function openlist_old(){ var ch = document.all["toplist"].style.display; if (ch=='none'){ document.all["toplist"].style.display=''; document.all["toplistmenu"].style.display=''; document.all["toplistmenudown"].style.display='none'; document.all["toplistmenuup"].style.display=''; document.all["topbgline1"].style.backgroundColor='#D6D6D6'; //document.all["topbgline2"].style.backgroundColor='#EAEAEA'; } else{ document.all["toplist"].style.display='none'; document.all["toplistmenu"].style.display='none'; document.all["toplistmenudown"].style.display=''; document.all["toplistmenuup"].style.display='none'; document.all["topbgline1"].style.backgroundColor='#FFFFFF'; //document.all["topbgline2"].style.backgroundColor='#FFFFFF'; } } function lcsinit() { // 상위에서 tagging 코드 정의 페이지 include 된다. document.all["lcsDiv"].innerHTML = "<iframe src=http://lcs.naver.com/i{100001157} width=0 height=0 frameborder=0></iframe>"; } function view_font_ui(value) { var xPos = window.document.body.scrollLeft + event.clientX -10; var yPos = event.clientY + window.document.body.scrollTop -10; var positionx = "document.all.font_"+ value +".style.pixelLeft =" + xPos; var positiony = "document.all.font_"+ value +".style.pixelTop =" + yPos; eval(positiony); eval(positionx); var fontdisplay = "document.all.font_"+ value +".style.display= \\"inline\\";" ; eval(fontdisplay); } function remove_font_ui(value) { var fontdisplay = "document.all.font_"+ value +".style.display= \\"none\\";" ; eval(fontdisplay); } function go_fontshop(value, fontseq) { var str = "http://item2.naver.com/FontDetail.nhn?itemSeq="+fontseq ; window.open(str,"fontshop"); var fontdisplay = "document.all.font_"+ value +".style.display= \\"none\\";" ; eval(fontdisplay); } // Leonbear 2004-11-29 var bCheckAll = false; function checkAllPost(nCnt){ if(bCheckAll) bCheckAll = false; else bCheckAll = true; if (nCnt > 1){ for (var i = 0;i < nCnt;i++) document.forms["listTopForm"].logNo[i].checked = bCheckAll; } else if(nCnt == 1){ document.forms["listTopForm"].logNo.checked = bCheckAll; } if(typeof(document.forms["listTopForm"].checkall)=="object") { document.forms["listTopForm"].checkall.checked = bCheckAll; } } function cfmMemoMovePost(nCnt){ var nCheckedCnt = 0; var i; var strMsg; if (nCnt > 1){ for(i = 0;i < nCnt; i++){ if(document.forms["listTopForm"].logNo[i].checked) nCheckedCnt++; } } else if(nCnt == 1){ if(document.forms["listTopForm"].logNo.checked) nCheckedCnt = 1; } if (nCheckedCnt > 0){ window.open("postMoveMemoConfirm.jsp?blogId=cekorea&cnt="+nCnt , "_postMoveMemoCfm", "width=360,height=280"); }else{ alert("포스트를 선택하세요."); } } function cfmAuthUpdatePost(nCnt){ var nCheckedCnt = 0; var i; var strMsg; if (nCnt > 1){ for(i = 0;i < nCnt; i++){ if(document.forms["listTopForm"].logNo[i].checked) nCheckedCnt++; } } else if(nCnt == 1){ if(document.forms["listTopForm"].logNo.checked) nCheckedCnt = 1; } if (nCheckedCnt > 0){ window.open("postAuthUpdateConfirm.jsp" , "_postAuthUpdateCfm", "width=330,height=240"); }else{ alert("포스트를 선택하세요."); } } function cfmDeletePost(nCnt){ var nCheckedCnt = 0; var i; var strMsg; //nCheckedCnt = 0; if (nCnt > 1){ for(i = 0;i < nCnt; i++){ if(document.forms["listTopForm"].logNo[i].checked) nCheckedCnt++; } } else if(nCnt == 1){ if(document.forms["listTopForm"].logNo.checked) nCheckedCnt = 1; } if (nCheckedCnt > 0){ window.open("postDeleteConfirm.jsp" , "_postDeleteCfm", "width=330,height=190"); }else{ alert("포스트를 선택하세요."); } } function cfmMovePost(nCnt){ var nCheckedCnt = 0; var i; var strMsg; //nCheckedCnt = 0; //alert(document.all["selCategoryList"].innerHTML); if (nCnt > 1){ for(i = 0;i < nCnt; i++){ if(document.forms["listTopForm"].logNo[i].checked) nCheckedCnt++; } } else if(nCnt == 1){ if(document.forms["listTopForm"].logNo.checked) nCheckedCnt = 1; } if (nCheckedCnt > 0){ window.open("postMoveConfirm.jsp?blogId=cekorea&cnt="+nCnt , "_postMoveCfm", "width=330,height=235"); }else{ alert("포스트를 선택하세요."); } } //added by hyunts : 징계 해제 신청 페이지 function releaseRequest(id,service,type,detail,pnum) { window.open("/main/releaseRequest.jsp?blogId=" + id + "&service=" + service + "&type=" + type + "&detail=" + detail + "&pnum=" + pnum,"brequest","width=347,height=250,scrollbars=no"); } function reloadByUser() { location.href = "postView.jsp?blogId=cekorea&logNo=22066582"; } var rclickOpenYN = 0; </script> <iframe id="postTop" name="postTop" src="about:blank" style="display:none"></iframe>
전체목록 (187) 스크랩 엮인글 목록열기 목록닫기

컴퓨터 전원장치를 5볼트/12볼트 전원으로 활용하기 | 전자수리/자작(DIY) 2006/02/21 22:08
http://blog.naver.com/cekorea/22066582
컴퓨터 파워서플라이(전원장치)로 12볼트, 5볼트 전원장치 만들기
아마추어용 무선기의 전원 규격은 대부분 통상 12볼트(자동차 기준 13.8볼트)를 사용한다.
주로 자동차 모빌무선국에 적합하도록 제작하여 지금은 표준처럼 되어 있다.
13.8볼트 출력의 무선국 전용 전원 장치(POWER SUPPLIER)가 많이 보급되어 있지만
학생이라든지 저렴하게 운영하는 실험국에서는 거의 비용이 들지 않고도 30A 정도의
전원 장치를 만들수 있다.
즉 컴퓨터 전원 장치를 활용하는 방법을 소개한다.
컴퓨터 전원장치는 컴퓨터 작동을 위한 다양한 직류 전원을 공급하는 장치이다.
스위칭정류을 사용하며 다양한 직류 전압과 고용량의 출력이면서 가볍고 활용하기에 적당하다.
직류 전원 품질은 오실로스코프 측정 결과 노이즈가 전혀 없었으며
실제 무전기 송신에 사용해본 결과 아무런 이상이 없었다. .
<사진 : 사양서 표시 예>

위의 사진은 오래된 컴퓨터에서 떼어낸 전원장치의 사양을 표시한 것인데
입력은 200-240V(볼트) (1.5A 암페어)
출력은 총 120W 용으로서 최근 제품에 비해 소용량임을 알수 있다.

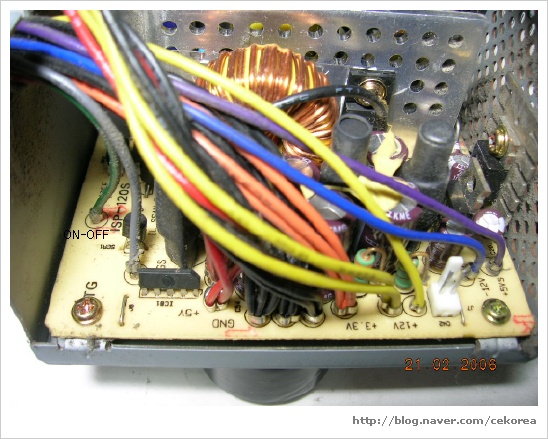

<사진 : 전원 장치 내부 모습 - 같은 선은 동일 전압이다>


상기 폐품의 직류 전압 출력은 다음과 같다. (예)
(주의 : 제품별로 전압 색깔은 동일하나 용량은 다르다~)
분홍색 전선(orange wire) +3.3V 6A
붉은색 (red) +5V 14A
황색 (yellow) +12V 2A
청색 (blue) -12V 0.2A
녹색 (green) On - Off 용 흑색(그라운드와 스위치된다)
검은색 (black) 공통 접지용 (0V)
기타 회색, 보라색선 등이 있음
12볼트 2A 최대 용량으로 쓴다면 붉은 색 전선을 굵게 하나로 뭉쳐서 연결해야 한다.즉, 같은 선끼리 합쳐야 최대 용량에 견딘다.
검은 전선, 분홍색 전선을 색깔별로 하나로 뭉쳐서 연결한다.
즉 12볼트를 쓸려면 황색(+12볼트)과 흑색(0V)에 연결한다.
5볼트는 붉은색(+5)와 흑색에 플러스, 마이너스 극을 각각 연결하면 된다.

그런데 컴퓨터 전원 장치는 2가지 종류가 있다, 최근에 장착되는 것들은 대부분 atx 타입으로

위의 제품과 동일하다. 즉 전원장치의 온-오프 조작을 컴퓨터에서 조작하도록 되어있는데

녹색전선이 그 역할을 담당한다. 녹색선과 흑색선에 스위치를 달아 온-오프로 하면된다.

과거 at 타임은 전원 스위치가 전원장치에 달려 있어 즉시 사용하면 된다.


<사진 : atx 형 전원장치의 스위치 녹색+검은색.>


12V, 30A 이상의 고출력을 얻기 위해서는 컴퓨터 전원장치가 3개 정도 필요한데 5볼트 출력을 3개 직렬로 연결하는 방법이다.

+12볼트(실제는 15볼트)=== 적색/흑색===적색/흑색===적색/흑색=======0V

15볼트/42암페어 = 5볼트(14암페어) + 5볼트(14암페어) + 5볼트(14암페어)

컴퓨터 전원장치에 따라서 내부에 전압 조정 볼륨이 있으므로 4볼트 정도 조정하면 굿이다...

12볼트끼리 병렬 연결하는 방법도 있지만 용량이 적다.

그리고 12V, 1A 이하의 소용량 (핸디 사용)에서는 냉각팬을 사용하지 않아도 된다.(소음 제거)

de DS5CKP http://blog.naver.com/cekorea

덧글 쓰기 | 엮인글 쓰기 이 포스트를.. | 수정 | 삭제
<iframe name="CommentFrm" id="CommentFrm" src="about:blank" style="height:100px; width:572px" scrolling="no" frameborder="0" style="display:none" align="left"></iframe>
전체 포스트 보기
▼ 다음글 - 스타렉스 앞도어 스피커 교환 작업

DS5CKP (211.♡.138.212) 2006-02-21 (화) 23:38
  혹시 사진이 안 보이시면  위의 블로그 사이트를 함 눌러 주세요..
(블러그로 작업하고 카피해서 붙였습니다.)
댓글주소
(211.♡.49.68) 2006-02-22 (수) 09:52
  오엠님 좋은 정보 감사합니다.
댓글주소
HL5BJS (59.♡.104.61) 2006-02-22 (수) 10:24
  조금 이해가 가지 않는 부분이 있습니다.

>>15볼트/42암페어 =  5볼트(14암페어) +  5볼트(14암페어) +  5볼트(14암페어)

배터리를 직렬로 연결하면 전압은 올라 가지만 전류용량이 곱하기로 증가하지는 않는 것으로 아는데요. 병열 연결시에는 전압은 동일하나 전류용량이 증가한다고 들은 것 같은데 내가 잘 못 알고 있는 것인지요 ?

인터넷에서 햄들이 가진 웹사이트를 돌다 보면 아래와 같은 사이트가 있습니다.


<a href=http://www.webx.dk/oz2cpu/radios/psu-pc1.htm target=_blank>http://www.webx.dk/oz2cpu/radios/psu-pc1.htm </a>

<a href=http://www.qrp4u.de/docs/en/powersupply/ target=_blank>http://www.qrp4u.de/docs/en/powersupply/ </a>

참고가 되기 바랍니다.
댓글주소
DS5CKP (59.♡.174.52) 2006-02-22 (수) 10:36
  아~ 그렇군요... 좋은 지적과 정보 감사합니다.. 수정하겠습니다..ㄳ
댓글주소
DS5CKP (59.♡.174.52) 2006-02-22 (수) 10:41
  근데 홈페이지 수정이 안되네요~ 쩝~~~
관리자님 수정이 안됩니다..
댓글주소
