Amplifier keying relay buffer interface
글쓴이 : 6K2ECY  (210.♡.226.130) 날짜 : 2017-05-18 (목) 08:58 조회 : 715

구형 진공관 리니어 앰프를 사용하시는 오엠님들께 필요한 정보라 판단되어 아래에 몇자 옮겨 적습니다.

<동영상 보기> http://cafe.daum.net/a1club/RT1Q/14

HEATHKIT의 SB-220과 같은 구형 진공관 앰프의 Keying 릴레이는

아래의 회로에 나타난 바와 같이 120 VDC 전압으로 구동됩니다.


그런데, 요즘 나오는 TR 무전기는 앰프 구동을 위한 릴레이가 매우 작은 마이크로 릴레이나 티알을 이용합니다.

이 경우 높은  앰프 릴레이 구동 전압에 의해 무전기의 내장 릴레이에 고장을 일으킬 수 있는데,

그 원인은 높은  DC 전압에 의한 스파크입니다.

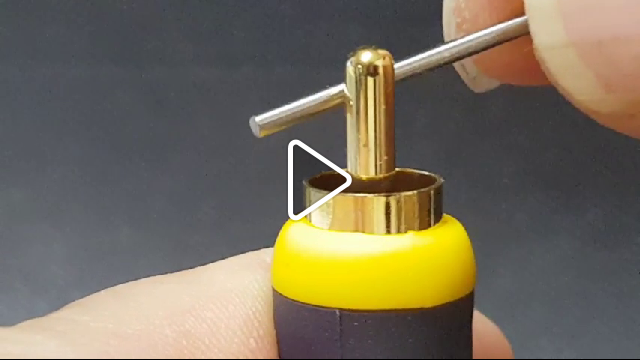

위의 동영상은 SB-220의 릴레이(KEY  라인)에 연결된 RCA 단자의 쇼트에 의한 실제 스파크의 발생을 보여 주며, 뒤에서 들리는 소리는 SB-220의 릴레이 작동음과 스파크 소리입니다.


이러한 스파크가 지속적으로 발생하면, 결과적으로 무전기에 내장된 부품, 예를 들어 티알의 경우 손상될 수 있고, 릴레이의 경우는 접점이 녹아 내리고 최종적으로는 완전히 늘어 붙어서   계속  KEY 가 온상태를 유지하든지 아니면 KEY 작동이 전혀 안될 수 있습니다. 이러한 문제를 해결하기 위하여 도출된 것이 위의 회로에 나와 있는 버퍼 인터페이스 입니다.

위의 회로에서 알수 있듯이,버퍼 인터페이스는 무전기와 앰프를 전기적으로 격리 시켜 120 VDC 에 달하는 앰프의 릴레이 구동 전압이 무전기로 유입되는 것을 차단합니다.

즉, 무전기는 버퍼 인터페이스의 12 VDC 의 버퍼 릴레이를 구동하고, 앰프는 버퍼 릴레이의 접점에 의해 작동하게 됩니다.


이러한 버퍼 인터페이스는 무전기의 보호에 매우 중요한 장치라 생각됩니다.

이러한 버퍼 인터페이스는 고전압의 릴레이 전압을 사용하는 진공관 앰프 모두에 필요하다 보이며,

무전기의 릴레이를 보호 하기 위해서 불가피한 필수 장치라 생각됩니다.

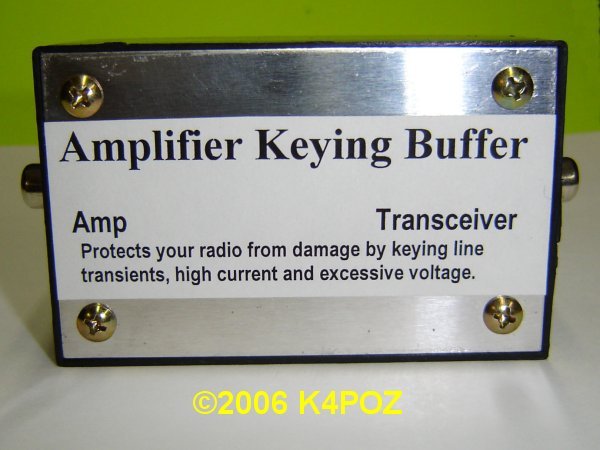

상용화된 Amplifier Buffer Relay interface


Radiodan.com



http://k4poz.com/keying/index.html



http://rileysaccessories.tripod.com/


http://www.ameritron.com/Product.php?productid=ARB-704


DS2FAG/4 (220.♡.218.97) 2017-05-18 (목) 09:21
좋은정보 감사합니다 오엠님~^^
댓글주소
HL1KJM (118.♡.118.139) 2017-05-18 (목) 11:22
소중한 자료를 올려주셔서,
대단히 감사하고 고마운 마음 입니다.
진공관이 전성기를 이루던 그 때 그 시절,
다시 올 수 없는 그 시간이 한없이 그립기만 합니다.
댓글주소


6K2ECY (210.♡.226.130) 2017-05-18 (목) 13:37
정말로 오랫만 입니다.
잘 계시지요?
댓글주소


DS1PDF (121.♡.107.240) 2017-05-19 (금) 06:36

오랜만입니다.

위 회로에서 달려 있는 C-1 컨덴서가 R-1 저항 앞으로 가야만 스파크가 안 생깁니다.

위 회로는 스파크가 생깁니다.




댓글주소


6K2ECY (121.♡.71.174) 2017-05-19 (금) 07:16

인터넷 자료를 차용했는데, 구체적으로 들여다 보지는 않았습니다.

조언에 감사합니다.

저는 옵틱 릴레이를 이용한 구조로 자작할려다가 귀찮아서 오픈컬렉터 방식의 아메리트론 제품을 구매하였습니다.
